Niveaumessung |
|
|
|
|
Die Niveauschalter
Typ NSP dienen zur Überwachung von Flüssigkeits- oder Füllstandshöhen
in drucklosen Behältern oder offenen Gruben. (z.B. Pumpensümpfen)
Die Schalter zeichnen sich durch Robustheit, einfache Handhabung und
hohe Lebensdauer aus! Pneumatischer
Membran-Niveauschalter Typ NSP mit Lufteinperlung Niveauschalter Typ
NSPA Funktionsbeschreibung
Die Niveauschalter Typ NSP dienen zur
Überwachung von Flüssigkeits- oder Füllstandshöhen
in drucklosen Behältern oder offenen Gruben. (z.B. Pumpensümpfen)
Die Schalter zeichnen sich durch Robustheit, einfache Handhabung und
hohe Lebensdauer aus!

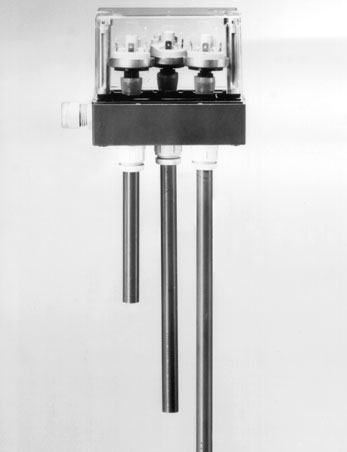

Der BAUR Niveauschalter NSP enthält 1-4 Membrandruckschalter
und die gleiche Anzahl mit ihnen verbundenen Tauchrohren. Steigt das
Flüssigkeitsniveau wird die im Tauchrohr befindliche Luft komprimiert.
Bei einem Füssigkeitsanstieg von 0,01 bar entsprechend 100 mm
(H2O) wird über die Membrane ein Schalter betätigt und ein
Signal ausgelöst! Sinkt das Niveau um ca 70 mm, entspannt sich
die Luft und es erfolgt die Rückschaltung! Durch eine Einperlmessung
mit Druckluft Typ NSPA ist das Messystem weitgehend wartungsfrei!
(Leerniveau muß nicht in bestimmten Zeitintervallen entlüftet
werden!) Auch für EX-Schutz Anwendungen geeignet! |
|
Vorteile der BAUR Niveauschalter:
|
Ohne
Mediumkontakt |
Indirekte Druckmessung
Schalter außerhalb des Mediums |
|
Korrosions-
beständig |
PVC-U und PP Ausführung, auch für aggressive nicht
ausgasende Chemikalien geeignet |
|
Baukastensystem |
1 bis 4 Schaltpunkte |
|
Variable
Tauchrohre |
Länge 0,15 bis 5 m |
|
Prozess-
automatisierung |
direkte Armaturen- oder Pumpenschaltung
direkt über SPS, kein Kontaktschutzrelais erforderlich
durch Hysterese kein "flattern" der Schaltung
durch Wechsler Ein/Aus Schaltung möglich
Stäbe sind auswechselbar; Schaltpunktänderungen
durch Verlängern oder Verkürzen jederzeit möglich
|
|
Montage,
Inbetriebnahme |
mit Einperlmessung weitgehend wartungsfrei |
|
Service,
Wartung |
|
|
|
Technische Daten BAUR Niveauschalter
|
Elektr.
Schaltleistung |
6A/250VAC ohmisch nach
VDE 0630 2A/24VDC |
|
Schalttoleranz |
± 10 % von Schaltdruck
(min. 7,5 mmWS) |
|
Werkstoffe |
Tauchrohr PVC-U oder PP, d 16 mm, Länge bis 5m |
|
Betriebs-
temperatur |
PVC + 60°C, PP + 80°C |
|
Zul.
Umgebungstemp. |
max +60°C |
|
Membran-
druckschalter |
Werkstoff Membran NBR; EPDM oder Viton auf Anfrage |
|
Elektr.
Anschluß |
Flachsteckhülsen 6,3x0,8 nach DIN 46245 (Geh. PG16) |
|
Schaltkontakt |
Wechsler (1 Ruhe-, 1 Arbeitskontakt) |
|
Schutzart |
IP 54 |
|
|
Beispiele Niveau Typ NSPA mit
Lufteinperlung:-
mit Schlauchanschluß- mit Rohranschluß im Kleingehäuse
Standard |
|
|
|
|
|
Niveausonden
und Zubehör
Komplette Niveausonden Prinzip Staudruckschalter, Komplette Niveausonden
Prinzip Schwimmerschalter, Einperlmessung, Ersatzdruckschalter und
weiteres Zubehör |
|
Niveausonden,
Prinzip Staudruckschalter |
Funktionsbeschreibung Die Niveauschalter Typ NSP
dienen zur Überwachung von Flüssigkeits- oder Füllstandshöhen
in drucklosen Behältern oder offenen Gruben. (z.B. Pumpensümpfen)
Die Schalter zeichnen sich durch Robustheit, einfache Handhabung und
hohe Lebensdauer aus! Der BAUR Niveauschalter NSP enthält 1-4
Membrandruckschalter und die gleiche Anzahl mit |
ihnen verbundenen Tauchrohren. Steigt das Flüssigkeitsniveau
wird die im Tauchrohr befindliche Luft komprimiert. Bei einem Füssigkeitsanstieg
von 0,01 bar entsprechend 100 mm (H2O) wird über die Membrane
ein Schalter betätigt und ein Signal ausgelöst! Sinkt das
Niveau um ca 70 mm, entspannt sich die Luft und es erfolgt die Rückschaltung! |
|
|
Niveausonde
1-fach, Werkstoff PVC
Prinzip: Staudruckschalter, max. Temperatur 60°C Standardlänge
1.000 mm - 5.000 mm Länge möglich Einsatz: Flüssige
Füllstände in drucklosen Behältern gemäß
Datenblatt
|
|
Best.Nr.:
2001NSP1 |
|
|
|
Niveausonde
2-fach, Werkstoff PVC
Prinzip: Staudruckschalter, max. Temperatur 60°C Standardlänge
1.000 mm - 5.000 mm Länge möglich Einsatz: Flüssige
Füllstände in drucklosen Behältern gemäß
Datenblatt
|
|
Best.Nr.: 2002NSP2 |
|
|
|
Niveausonde
3-fach, Werkstoff PVC
Prinzip: Staudruckschalter, max. Temperatur 60°C Standardlänge
1.000 mm - 5.000 mm Länge möglich Einsatz: Flüssige
Füllstände in drucklosen Behältern gemäß
Datenblatt
|
|
Best.Nr.: 2003NSP3 |
|
|
|
Niveausonde
4-fach,
Werkstoff PVC
Prinzip: Staudruckschalter, max. Temperatur 60°C Standardlänge
1.000 mm - 5.000 mm Länge möglich Einsatz: Flüssige
Füllstände in drucklosen Behältern gemäß
Datenblatt
|
|
Best.Nr.: 2004NSP4 |
|
|
|
Zubehör
für Niveausonden |
Durch eine Einperlmessung mit Druckluft Typ NSPA
ist das Messystem weitgehend wartungsfrei! (Leerniveau muß nicht
in bestimmten Zeitintervallen entlüftet werden!) Auch für
EX-Schutz Anwendungen geeignet! Anwendungsbereiche: Die Einsatzgebiete
der kompakten Druckwächter liegen hauptsächlich in der Überwachung
von Füllständen und Filtern. |
Diese Druckwächter eignen sich für flüssige
und gasförmige - auch agressive - Medien. Als Druckanschluß
stehen Schlauch- oder Gewindestutzen aus Kunststoff oder Metall zur
Verfügung. Eine Auswahl verschiedener Membran- und Kontaktwerkstoffe
erlauben eine optimale Anpassung an die jeweilige Kundenanforderung. |
|
|
Einperlmessung
mit Drossel und Rückschlagventil
Für erste Niveaumessung, gem. technischem Datenblatt |
|
Best.Nr.: 2051NSPA1 |
|
|
|
Einperlmessung
mit Drossel und Rückschlagventil
Für jede weitere Niveaumessung, gem. technischem Datenblatt |
|
Best.Nr.: 2052NSPA1 |
|
|
|
Ersatzdruckschalter
für Einperlmessung |
|
Best.Nr.: 2056NSPAW |
|
|
|
Niveauverlängerung
für Niveau pro 100 mm |
|
Best.Nr.: 2060NSPVERL |
|
>> Bild anklicken zum Vergrößern << |
|
Ersatzdruckschalter
für Niveau
Niveauschalter Messprinzip Staudruck, mit Schlauchtülle
10mm PPS, Wechsler, Schaltpunkt bei 120mm ein bei 70mm aus |
|
Best.Nr.: 2061NSPDS |
|
>> Bild anklicken zum Vergrößern << |
|
„Spartipp:
10 Stück Ersatzdruckschalter für Niveau“
Niveauschalter Messprinzip Staudruck, mit Schlauchtülle
10mm PPS, Wechsler, Schaltpunkt bei 120mm ein bei 70mm aus |
|
Best.Nr.: 2062NSPDS |
|
>> Bild anklicken zum Vergrößern << |
|
Ersatzdruckschalter
für Niveau / Säure
Niveauschalter Gewinde mit Gewindestutzen 10mm, Wechsler, Schaltpunkt
bei 120mm ein bei 70mm aus |
|
Best.Nr.: 2065NSPWE |
|
|
|
Ersatz PVC-Schlauch
für Niveau pro m |
|
Best.Nr.: 2070NSPSCH |
|
|
|
Stopfen für
Niveausonden |
|
Best.Nr.: 2071 |
|
|
|
Niveausonden,
Prinzip Schwimmerschalter |
|
|
|
|
Niveausonde
1-fach, Werkstoff PVC
Prinzip: Schwimmerschalter, max. Temperatur 60°C Standardlänge
1.000 mm - 5.000 mm Länge möglich max. Schaltspannung:
60V, Schaltstrom 0,3A, 5W/5VA Einsatz: Flüssige Füllstände,
Säuren, Druck max. 1 bar |
|
Best.Nr.: 2101NSR1 |
|
|
|
Niveausonde
2-fach,
Werkstoff PVC
Prinzip: Schwimmerschalter, max. Temperatur 60°C Standardlänge
1.000 mm - 5.000 mm Länge möglich max. Schaltspannung:
60V, Schaltstrom 0,3A, 5W/5VA Einsatz: Flüssige Füllstände,
Säuren, Druck max. 1 bar |
|
Best.Nr.: 2102NSR2 |
|
|
|
Niveausonde
3-fach,
Werkstoff PVC
Prinzip: Schwimmerschalter, max. Temperatur 60°C Standardlänge
1.000 mm - 5.000 mm Länge möglich max. Schaltspannung:
60V, Schaltstrom 0,3A, 5W/5VA Einsatz: Flüssige Füllstände,
Säuren, Druck max. 1 bar |
|
Best.Nr.: 2103NSR3 |
|
|
|
Niveauverlängerung
für Niveau pro 100 mm |
|
Best.Nr.: 2104NSRVERL |
|
|
|
|
